浮標式氣動量?jī)x使用方法步驟
大家好，國宇量?jī)x和大家簡單聊聊浮標式氣動量?jī)x使用方法步驟

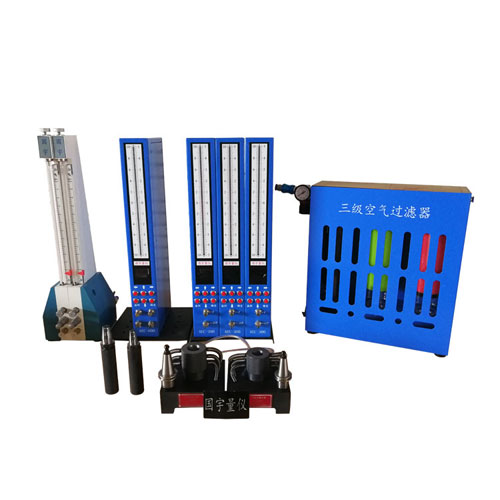

浮標式氣動量?jī)x呢是一種長度測量工具，它的原理是比較測量法。其測量方法是將長度信號轉化為氣體流量或壓力信號，通過玻璃管浮標或電子柱光柱的形式顯示。這兩種顯示形式分別稱為浮標式氣動量?jī)x和電子柱式氣電量?jī)x。氣動量?jī)x與不同的氣動測頭搭配，可以實現多種參數的測量。為滿足工業4.0時代對智能化精密測量設備的要求，氣電量?jī)x在信號處理、信息分析方面有突出優勢。氣動測量是通過空氣流量和壓力來測量工件尺寸大小的技術，空氣的流量與尺寸間隙的大小具有一定的比例關系。實現氣動精密測量，需要感應被測工件尺寸變化，通常稱之為測量頭，也就是氣動測量中的氣測校。
接下來和大家講講浮標式氣動量?jī)x的使用注意事項
1.壓縮空氣壓力保持在0.3-0.7MPa之間，氣源要盡量清潔，干燥；
2.測量前，需保證測量頭，環規，產品清潔；
3.讀數時注意眼睛，刻度線和浮標在同一高度線上；
4.浮標式氣動量?jī)x不允許有漏氣位置；
5.浮標式氣動量?jī)x停用存放時，零位旋鈕和放大倍數旋鈕不宜過松或過緊。測量頭，校對環規停用時應做防銹；
6.長期使用，應做周期檢定。如校對環規尺寸有變化，應以實際的尺寸作為調整儀器的依據。
浮標式氣動量?jī)x的應用
內徑和外徑：浮標式氣動量?jī)x常被用于測量工件的孔內徑和圓外徑的尺寸或形狀。兩噴嘴氣動測頭——具有兩個相對的噴嘴孔，常用于測量孔的內徑，而兩噴嘴的氣動塞規則主要用于測量外徑。 平均值：多噴嘴均勻分布在一個圓面上的測量工具，可以為使用者完成平均值的測量。這種測量工具主要用于薄壁元件或特殊的圓表面元件，四個、六個或更多的噴嘴可以被使用，噴嘴數目將取決于測量工具的大小。 特殊圓表面：氣動量?jī)x能測量工件的圓度。對于兩點不圓的情況，一個常用的兩噴嘴氣動測頭就可以了，如果是奇數圓，就必須根據圓奇數的數目相應的增加噴嘴的數量。直線度：氣動量?jī)x另一個常用的地方是用于動態的測量孔的直線度或者彎曲度，在這樣的測量中，一個特制的氣動測頭可以簡單快捷的測量出被測工件內孔的直線度。 垂直度：測定一個工件的垂直度，例如測量某孔相對于某一表面的垂直度，可以通過在被測孔中移動一個具有“Z”字形的噴嘴的氣動測頭，根據背壓的改變，測量出垂直度的變化。 錐度：錐度的變化可以通過兩個不同噴嘴面直徑的特殊測頭被氣動量量?jī)x調整得正確與否會直接影響到測量結果的正確性，所以應給予特別的重視。調整的具體方法隨著測量類型的不同略有差別，下面主要介紹三種最基本的調整方法。對量?jī)x有了充分了解并掌握了這三種方法后，對其它類型測量的調整可以說沒有什么困難。
用氣動軸向測量頭和測量臺架的調整
倍數的調整一般在兩個基準點上（1000倍在零下80μm至零上80μm,2000倍為零下40μm至零上40μm,5000倍為零下15μm至零上15μm，10000倍為零下8μm至零上8μm）進行。下面以5000倍為例說明之。在調整之前應選擇三組具有圖9所示尺寸差的量塊組，將第一組量塊放入測量噴嘴的下面，調節測量臺架和測量頭上的微調螺母，是噴嘴與量塊端面輕輕接觸后固定之，打開進氣閥送入壓縮空氣。將第二組量塊放入測量噴嘴下面，浮標應處下基準點上，如果浮標高于該位置應進行零位調整---高于要求位置時零位旋鈕按順時針方向轉動，反之則逆時針轉動，是浮標正確的處在要求的位置上。將第三組量塊放入測量噴嘴下面，浮標應處在上基準點上，如果浮標高于該位置，將放大倍率旋鈕逆時針轉動，反之則順時針轉動，然后反復用第二組第三組量塊進行零位和倍數的調整，使浮標正確處于上下兩基準點上時為止。
用氣動內徑測量頭及校對規的調整
測量頭兩噴嘴對應的尺寸與被測量尺寸間具有一定初始間隙，所以在調整過程中，用上下限校對規的實際差值進行倍數和零位的調整。首先將下限校對規（設實際尺寸為φ22）套入測量頭上，是測量頭的噴嘴位于校對規的寬度的中間，打開進氣閥，調節零位旋鈕是浮標處于“0”位。（取下下限校對規，放上上限校對規（設實際尺寸為φ22.015），旋轉放大倍數旋鈕進行倍數調整，如此反復用上、下限校對規調節放大倍數旋鈕和零位旋鈕達到浮標分別正確位于“0”和“15”時為止。零位的調整當然以浮標指示的零位與尺寸的零位重合最為方便，但是實際測量中往往有這樣的現象發生：如用2000倍的浮標式氣動量?jī)x要測量尺寸為φ27+0.07 0的工件，此時就無法采用刻度尺的“0”作為讀數的零位，而必須以零下的“30”作為讀數的零位，以零下“30”至零上“40”作為讀數區間。
用氣動外徑測量頭及校對柱測量的調整
外徑測量的調整方法與氣動內徑測量頭和校對規的調整方法相似，所差別的是用上限校對柱調整零位，用下限校對柱調整倍數，正好與內徑測量情況相反。這是由于外徑越大，測量間隙越小，浮標的位置越低；反之，外徑越小，測量間隙越大，浮標位置越高。這一點無論在調整時還是測量時都應特別注意。
測 量
浮標式氣動量?jī)x調整完畢后，即可進行測量工作。當用氣動軸向測頭及測量臺架進行測量時，將工作的被測面放在測量噴嘴下面，浮標可直接指示出被測量工件的尺寸。內、外徑的測量只要將被測工件代替校對規（校對柱），浮標可直接指示出被測工件的尺寸。在測量?jī)?nèi)徑過程中，測量頭的測量位置與校對位置保持一致可以提高測量精度。儀輕易的測量到。氣動量?jī)x選購時根據可測量工件的各種長度參數、形狀和位置誤差，特別對某些機械量具和量?jī)x難以實現的測量。例如深孔內經，小孔內經，窄槽寬度等，比較容易實現。氣動量?jī)x的放大倍數較高，人為誤差較小，工作時無機械摩擦，沒有回程誤差。這種氣動量?jī)x的儀器操作方便、讀數直觀、能夠進行連續測量。特別是多管拼合式氣動量?jī)x，能夠同時測量多個參數，測量效率高。浮標式氣動量?jī)x實現測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，避免劃傷被測件表面，對薄壁易變形零件的測量尤為適用。由于非接觸測量，測量頭可較少磨損，延長使用壽命。浮標式氣動量?jī)x在選購時要觀察外表面的圖層與鍍層應無剝落、生銹等缺陷。氣動量?jī)x應無影響使用性能的漏氣。放大倍數調整按鈕和零位調整按鈕轉動應靈活、可靠，不應有，明顯的軸向竄動。選礦藥劑 在測量時要界限指針應便于上下調整，且定位準確，固定可靠。計量?jī)x刻度尺上的刻線、數字及其他標志是否正確、均勻、清晰。
