山東氣動量儀    如何在浮標式氣動量儀上讀數

關于浮標式氣動量儀的知識點，很淵博，可追溯到60年代，以下簡單為大家說一下山東氣動量儀如何讀數，以及怎么測量？

首先:

1、內徑

調整好氣動量儀的倍數后，取下校對規，將內徑測量頭插入被測工件孔內即可進行測量，并在浮標式氣動量儀上按浮標位置讀出數值。

2、外徑

將被測工件放到測量頭的測量位置（工件應緊靠V定位面）即可進行測量，并在浮標式氣動量儀上按浮標指示的位置讀其數值。

3、直線度（孔）

把工件套在已調整好的內孔直線度測頭上（測頭固定，中間兩孔朝下）使工件轉動，工件轉動一周浮標上下移動大差值的一半即為被測孔的軸心線直線度數值。

動測量頭與校對規（柱）使用后的注意事項

1、測量頭及校對規（柱）在停止使用時，要用汽油清洗后涂油以免生銹。

2、校對規（柱）經定期檢定后，如發現尺寸有變化，應以新檢定的實際尺寸作為調整儀器倍數的依據。

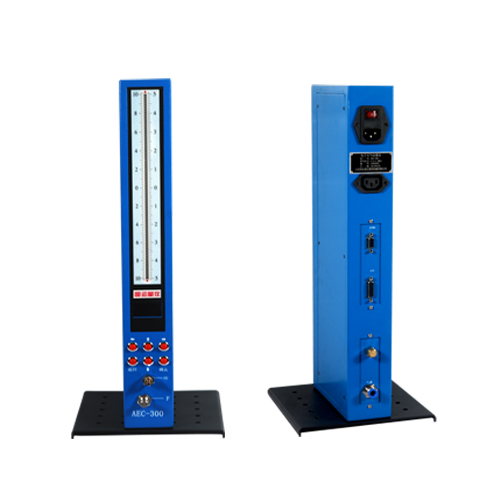

那么數顯氣動量儀怎么讀呢？其實原理基本相似：

 如同游標卡尺，氣動量儀的讀數方式經過不斷的改進和發展大大增加了其自身的性能和易用性。氣動量儀的讀數方式常見的有：刻度讀數；指針讀數和數字讀數。
       指針讀數：通過齒輪放大信號，并通過指針方式顯示。這類讀數方式容易由齒輪放大環節引入誤差，因此加工要求高，成本高。此外指針讀數時操作者的觀察角度應垂直于表盤。
       刻度讀數：通過節流閥等氣動元件放大測量時氣流量信號，利用浮標形式顯示。由于浮標形式?jīng)]有過多的機械傳遞，因此對加工要求較低。刻度讀數時操作者的觀察角度應與刻度保持水平，否則將引入讀數誤差。
       數字讀數：通過電子電路放大測量時的氣壓信號，通過數碼管，液晶屏等方式讀數。由于基本沒有機械放大環節，所以對機加工要求較低。

以上內容由國宇量儀為您提供，轉載請注明出處：http://www.sxcsb.com
